Подстанция К/К 40кВА/10(6)/0, 4 в Астане

КТП 40 (КТП 40 кВа)

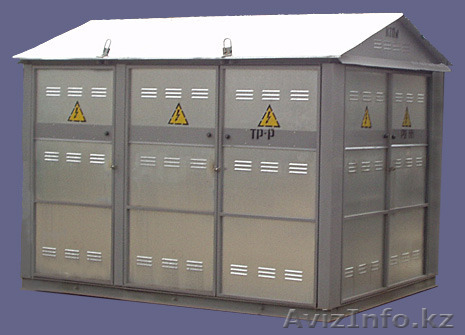

КТП 40 кВа различных модификаций являются комплектными подстанциями, рассчитанными на приемку, преобразование и перераспределение электроэнергии трехфазного тока с частотой равной 50 Гц и напряжением 6 или 10 киловольт на входе и 0, 4 киловольт на выходе. КТП 40 кВа киоскового типа используется при транзите, преобразовании и распределении электротока с напряжением от 6 до 10 киловольт. КТП 40 кВа киоскового типа изготавливается в форме товарного контейнера, конструкция которого имеет три отсека:
1.отсек распределительного устройства высокого напряжения,
2.отсек установки трансформатора,
3.отсек распределительного устройства низкого напряжения.
Существует две модификации КТП 40 кВа киоскового типа – однотрансформаторная и двухтрансформаторная.
Технические характеристики
КТП 40 кВа имеют следующие технические данные:
•силовой трансформатор имеет мощность 40 кВа,
•напряжение электротока высшего напряжения может составлять 6 или 10 киловольт,
•рабочее низкое напряжение составляет 0, 4 киловольт,
•разрешенная высота монтажа над уровнем океана составляет 1000 метров,
•допускается эксплуатация при условии колебаний температуры среды в пределах от-45 до +40 градусов,
•допускается эксплуатация оборудования при возникновении оледенения при толщине льда 20 мм,
•работа подстанции допустима при скорости ветра в 36 м/с,
•расчетный срок службы составляет около 15 лет
