Подстанция КТПМ-25/10(6)/0, 4 в Астане

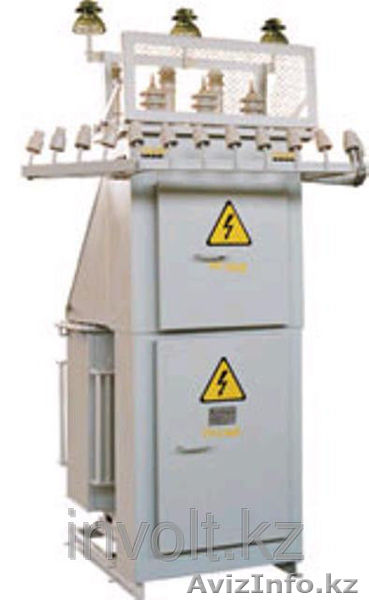

Мачтовая трансформаторная подстанция КТПМ 25/10/0, 4
Комплектная трансформаторная подстанция мачтового исполнения наружной установки тупикового типа мощностью 25 кВА типа КТПМ 25/10/0, 4 предназначена для приема электрической энергии трехфазного переменного тока частотой 50 Гц номинальным напряжением 6 или 10 кВ, преобразования в электроэнергию номинальным напряжением 0, 4 кВ и распределения ее для снабжения промышленных, сельскохозяйственных и коммунальных объектов в радиальных схемах распределительных сетей.
Структура условного обозначения подстанции КТПМ 25/10/0, 4 У1
•К - комплектная
•Т - трансформаторная
•П - подстанция
•М - мачтовая (мачтового исполнения)
•25 - мощность силового трансформатора, кВА
•10 - номинальное напряжение на стороне высокого напряжения, кВ
•0, 4 - номинальное напряжение на стороне низкого напряжения, кВ
•У1- климатическое исполнение и категория размещения по ГОСТ 15150-69
Описание мачтовой комплектной трансформаторной подстанции
КТПМ 25/10/0, 4
Основные части мачтовой комплектной трансформаторная подстанции КТПМ
•Железобетонные опоры с площадкой для установки подстанции
•Трансформатор силовой ТМ или ТМГ
•Распределительное устройство со стороны высокого напряжения (РУВН)
•Распределительное устройство со стороны низкого напряжения (РУНН)
Блоки УВН и РУНН представляют собой закрытые шкафы с размещенной в них аппаратурой. Все блоки подстанции и трансформатор расположены на общем основании, установленном на двух железобетонных опорах.
Подстанция подключается к ЛЭП посредством разъединителя наружной установки РЛНД-10/400, установленного на ближайшей к подстанции опоре.
В подстанции предусмотрен активный учет электроэнергии. По требованию Заказчика подстанция комплектуется любым типом счетчиков и устройством обогрева, обеспечивающим работу счетчика при температуре наружного воздуха до -45°С.
На отходящих линиях устанавливаются рубильники с предохранителями либо автоматические выключатели.
В КТП предусмотрена защита от атмосферных перенапря
