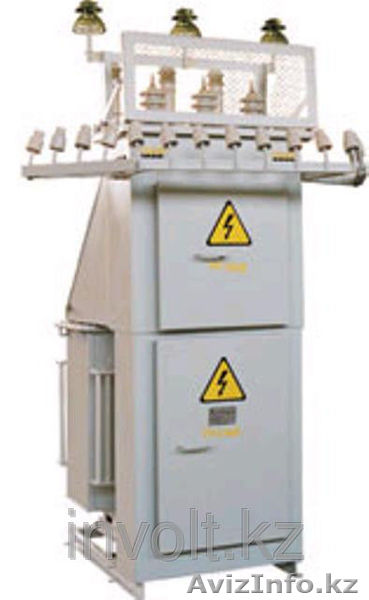

Комплектная трансформаторная подстанция КТПМ-25/10(6)/0, 4 в Астане

Составные части КТПм представляют собой прочную металлоконструкцию, обеспечивающую защиту от воздействия климатических факторов на электромонтажные элементы и встроенные аппараты. КТПм монтируется на двух Т-образных железобетонных стойках, либо обычных железобетонных стойках серии УСО-5А на высоте от поверхности земли не менее 1600 мм (в комплект поставки не входят), с оборудованной площадкой для обслуживания, в соответствии с данными инженерно-геологических расчётов. Подстанция подключается к ЛЭП посредством разъединителя РЛНДз с приводом, который поставляется комплектно с подстанцией (по заявке Заказчика) и устанавливается на ближайшей высоковольтной опоре ЛЭП. В КТПм предусматриваются защиты от различных влияний: от перенапряжений, связанных с атмосферой; от коротких межфазных замыканий и однофазных замыканий на землю; от перегрузки и коротких замыканий линии НН. Подстанции обеспечивают активный и реактивный учёт электроэнергии. По желанию Заказчика возможна установка счётчиков любой модификации желаемого производителя. Кроме отходящих линий в максимальном количестве 4-х штук потребительского назначения, в КТПм предусмотрены (по желанию Заказчика) линии наружного освещения, которые включаются автоматически по сигналу встроенного фотореле. Для расширения возможностей КТПм в её конструкции предусмотрен вывод воздушных и кабельных отходящих линий низкого напряжения.
