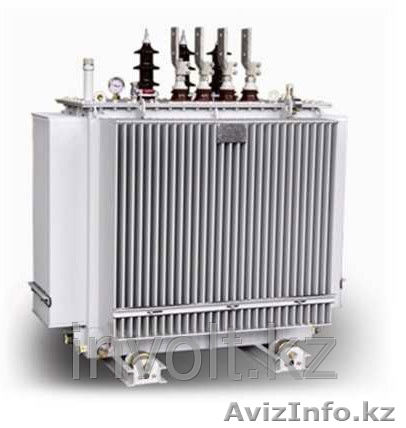

Трансформатор масляный ТМГ 25кВА 10(6)/0, 4 в Астане

Конструктивно трансформатор ТМГ представляет собой герметичную металлическую оболочку (бак) , в которой расположены обмотки из алюминиевой или медной проволоки. Внутренности база заполнены маслом, для отвода тепла от обмоток во время работы трансформатора.
Оболочка трансформатора герметичная, с расширительным бачком, предназначенным для аккумулирования излишнего объема масла, появляющегося при увеличении температуры. Герметичность оболочки предотвращает соприкосновение масла с атмосферой и испарение во время эксплуатации, что позволяет увеличить интервалы технических проверок оборудования.
В основном трансформаторные баки ТМГ на мощность 25-250 кВА имеют овальную форму, на мощность 400-1600 кВА прямоугольной формы. Поверхность бака имеет гофрированную форму для увеличения площади соприкосновения с атмосферой, что способствует более эффективному отводу тепла.
Для подъема, при погрузке и монтажа трансформатора, в верхней части бака расположена крюки, для присоединения к подъемным механизмам. Для замены масла предусмотрены сливные и наливные отверстия, закрытые пробками.
Контактный зажимы выполнены в виде с лопатки , для присоединения электротехнической медной или алюминиевой шины. Выводы обмоток расположены в верхней части трансформатора.
Для технического контроля во время эксплуатации в конструкции трансформатора имеется поплавковый маслоуказатель, а также краник для взятия проб масла.
Некоторые трансформаторы до 16000 кВА оборудованы катками для перемещения по ровной поверхности.
