Изолятор линейный ПС 70Е (ПС 120Б) и ПСД 70Е в Астане

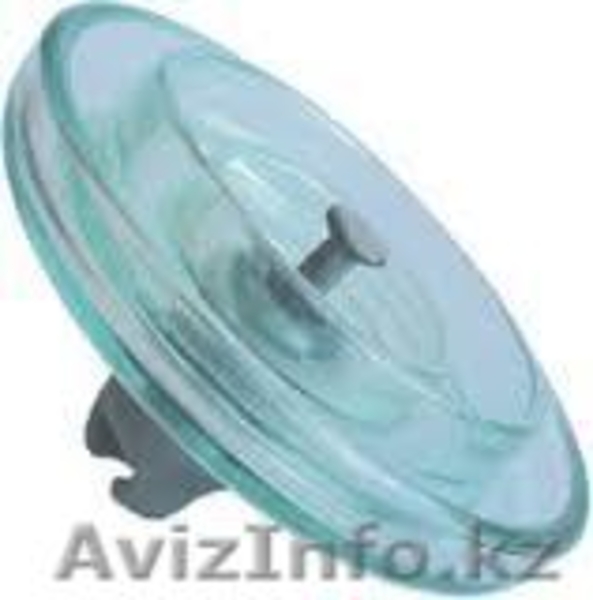

Стеклянный линейный подвесной изолятор ПС-70 Е (для районов с нормальной степенью загрязнения атмосферы) предназначен для электрической изоляции и крепления проводов и грозозащитных тросов воздушных ЛЭП и ОРУ подстанций высокого напряжения6–500 кВ.
На высоковольтных линиях электропередачи высокого напряжения применяют гирлянды, состоящие из последовательно соединенных шарнирным способом изоляторов. Количество изоляторов в гирлянде определяется классом напряжения линии, конструкцией опор, типом изолятора, условиями эксплуатации. На деревянных опорах при напряжении 35 кВ ставят два подвесных изолятора ПС в гирлянде; на металлических опорах — на один-два изолятора больше. Количество подвесных изоляторов ПС для ВЛ 6—35 кВ выбирается независимо от высоты над уровнем моря.

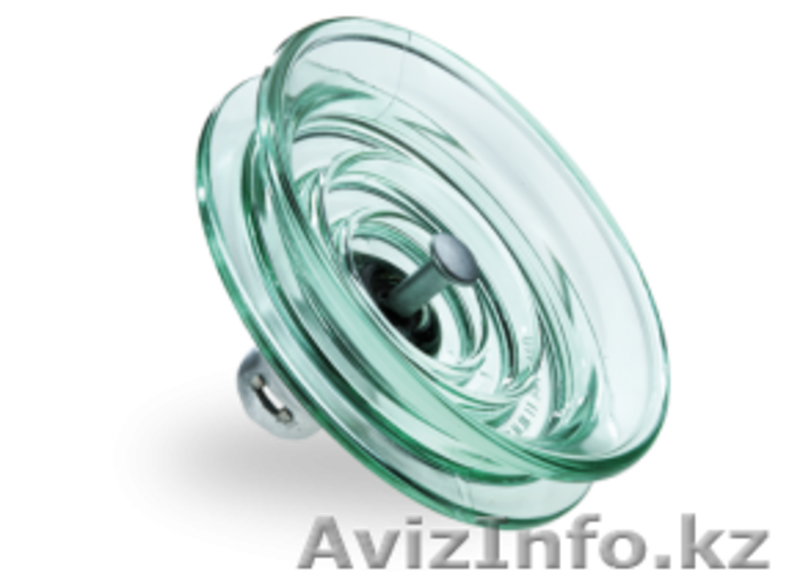

Изолятор ПС 120Б - подвесной стеклянный линейный изолятор, применяемый для изоляции и крепления проводов и грозозащитных тросов на воздушных линиях (ВЛ) электропередачи, в распределительных устройствах электростанций и подстанций переменного тока напряжением свыше 1000 В и частотой до 100 Гц. На высоковольтных линиях электропередачи высокого напряжения применяют гирлянды, состоящие из последовательно соединенных шарнирным способом изоляторов ПС 120Б. Количество изоляторов в гирлянде определяется классом напряжения линии, конструкцией опор, типом изолятора, условиями эксплуатации. На деревянных опорах при напряжении 35 кВ ставят два подвесных изолятора ПС в гирлянде; на металлических опорах — на один-два изолятора больше. Количество подвесных изоляторов ПС для ВЛ 6—35 кВ выбирается независимо от высоты над уровнем моря. Во избежание самопроизвольного расцепления гирлянды стержень в пазу шапки фиксируется замком.

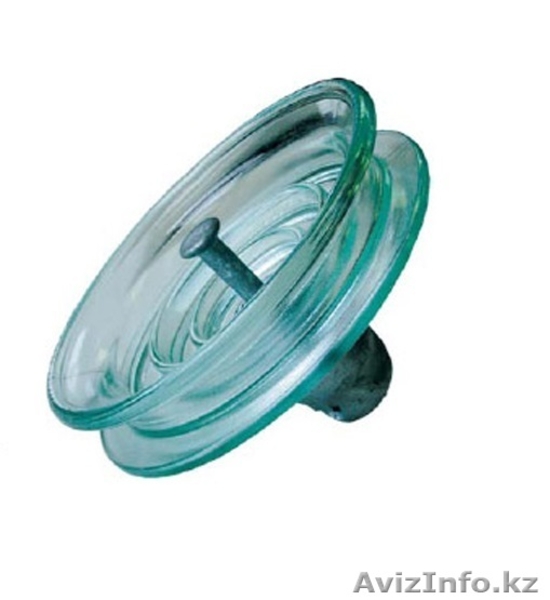

ПСД 70Е (212W и 112W), ПСД 100В (212W и 112W).
Первая буква обозначает вид изолятора: «П» - подвесной.
Вторая буква обозначает материал изоляционной детали: «С» - стекло.
Третья буква - это условное обозначение конфигурации (формы) изоляционной детали: «Д» - двукрылая форма исполнения изоляционной детали.
Группа цифр (после двух или трех первых букв) обозначает класс изолятора по разрушающей механической силе:
«70» - 70 кН,
«100» - 100 кН.
Четвертая буква (буква после первой группы цифр) обозначает модернизацию (модификацию) изолятора: «А», «Б», «В», «Г» и т.д.
Первая цифра в обозначении 112W или 212W (во второй группе цифр) обозначает условный размер строительной высоты:
«1» - большая (увеличенная) высота,
«2» - малая (уменьшенная).
Буквами W или V обозначают тип замка в соединении изолятора по ГОСТ 12253-88:
«W» - пружинный w- образный замок,
«V» - шплинтовой v-образный замок.
