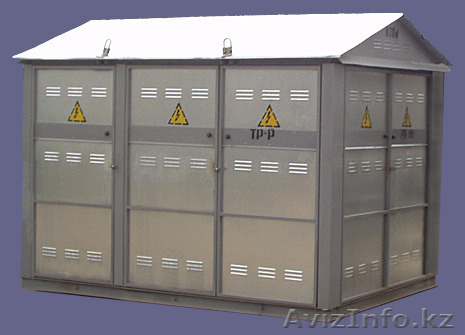

Подстанция КТП В/К (В/В) 25кВА/10(6)/0, 4 в Астане

Комплектные трансформаторные подстанции серии КТП 25-250 мощностью от 25 до 250 кВА представляют собой однотрансформаторные подстанции тупикового типа наружной установки и служат для приема электрической энергии трехфазного переменного тока частотой 50 Гц, напряжением 6 и 10 кВ, преобразования ее в электроэнергию напряжением 0, 4 кВ и снабжения ею потребителей. КТП мощностью от 25 до 250 кВА столбового типа оформляется в виде конструкции, содержащей высоковольтный шкаф вода, низковольтный шкаф и платформу для установки трансформатора.
Трансформатор типа ТМ (или ТМГ) устанавливается открыто и защищен от атмосферных осадков козырьком. КТП подключается к сети через разъединитель, который поставляется комплектно. На отходящих фидерах установлены стационарные автоматы. В КТП имеется фидер уличного освящения, который включается и отключается автоматически по сигналу встроенного фотореле. Количество отходящих линии и их токи могут быть изменены по желанию Заказчика. Подстанция обеспечивает учет активной энергии с помощью счетчика и соответствующих трансформаторов тока, имеет электрические и механические блокировки, обеспечивающие безопасную работу обслуживающего персонала, для создания нормальных условии работы электроаппаратуры в КТП имеется обогрев. Согласно правилам электро-безопасности КТП монтируется на пьедестале с точкой ввода высокого напряжения на высоте 4, 5 м от уровня земли.
Технические данные:
Мощность силового трансформатора – 25; 40; 63; 100; 160; 250 кВА
Номинальное напряжение – 6 (10) кВ
Номинальный ток на стороне ВН – 2, 4(1, 45); 3, 9 (2, 3 1); 6, 1 (3, 64); 9, 6(5, 78); 15, 4(9, 25); 24(14, 45)А.
Ток плавкой вставки предохранителя на стороне ВН – 8 (5); 10 (8); 16 (10); 20 (16); 31, 5 (20); 40 (31, 5) А.
Номинальный ток на стороне НН – 36; 58; 91; 145; 231; 361 А.
Стойкость к токам короткого замыкания:
динамическая – 1, 3-15, 6 кА.
термическая – 0, 9-8, 1 кА.
Количество фидеров – 3.
Степень защиты - IP23.
Напряжение, НН – 400 В.
Вес без трансформатора – 305-375 кг
